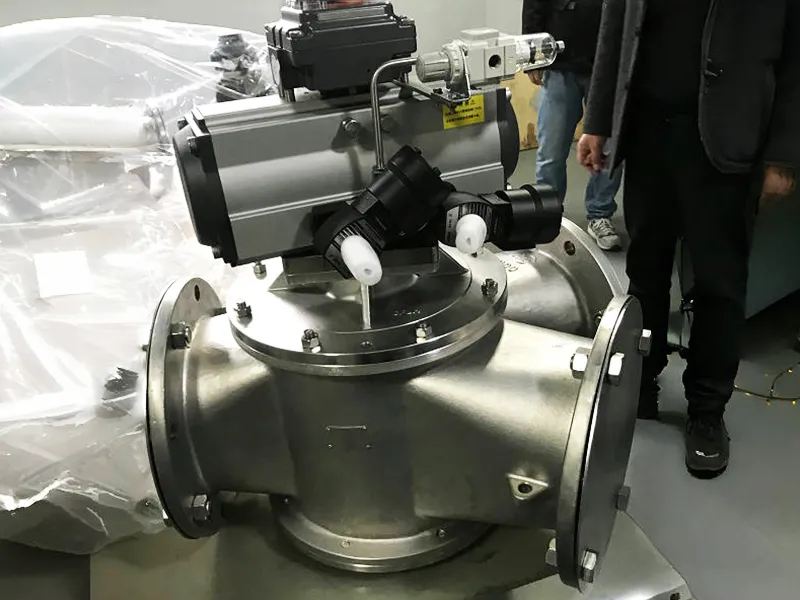

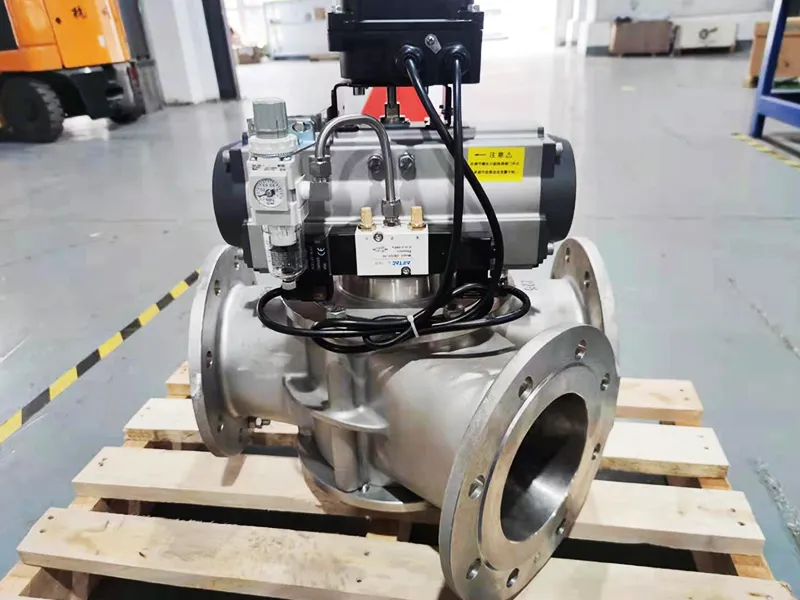

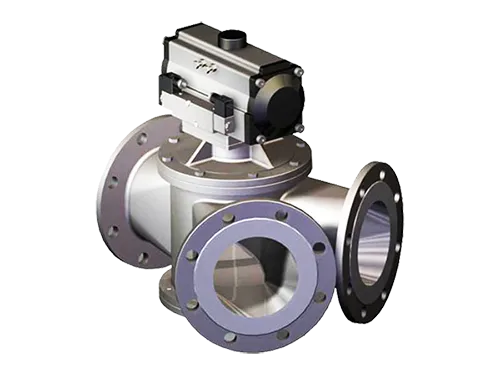

شیر انحرافیDiverter Valve

تجهیزات جابجایی مواد جامد فله برای تنظیم جریان مواد جامد فله

شیر تغییر مسیر برای تغییر مسیر جریان مواد پودری یا دانه‌ای با تغییر مکانیکی هسته یا روتور شیر از طریق چرخش، لغزش یا بال زدن طراحی شده است. این تنظیم، مسیر داخلی را برای هدایت مواد از خط لوله اصلی به یکی از چندین خط فرعی تغییر می‌دهد و امکان کنترل انعطاف‌پذیر بر جهت جریان را در حین انتقال پنوماتیک یا مکانیکی فراهم می‌کند.

درخواست قیمت

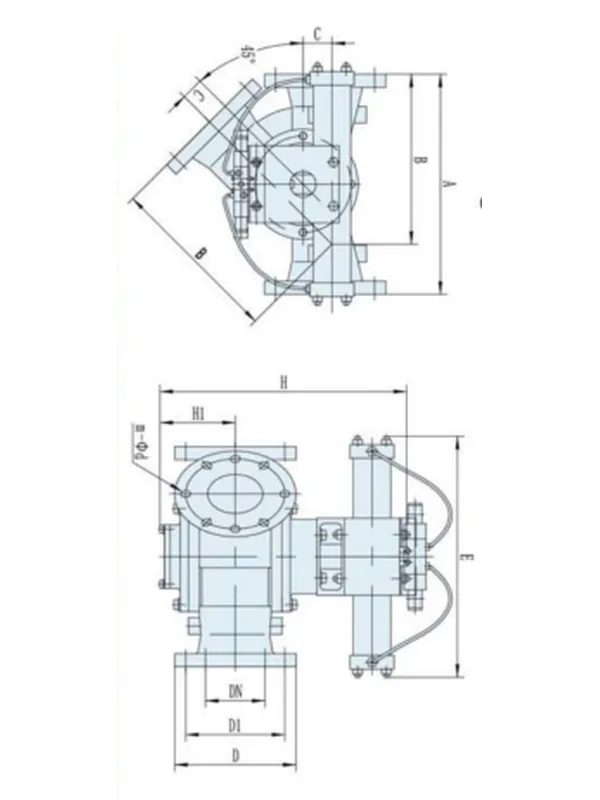

مشخصات شیر ​​انحرافی FL (میلی‌متر)
مدا DN D1 D A B C E H H1 m-Ød وزن (کیلوگرم)
FL50 50 125 165 328 224.4 25 262 366 93 4-17.5 40
FL65 65 145 185 350 227 30 262 410 114 4-17.5 45
FL80 80 160 200 358 263.5 35 430 423 125 8-17.5 63
FL100 100 180 220 400 296.6 40 430 445 130 8-17.5 75
FL125 125 210 250 450 333.6 45 438 506 150 8-17.5 118
FL150 150 240 285 510 375.7 50 438 561 165.7 8-22 133
FL175 175 270 315 525 407.4 60 438 591 181 8-22 146
FL200 200 295 340 565 439.4 65 618 693 197 8-22 215
شیر انحرافی

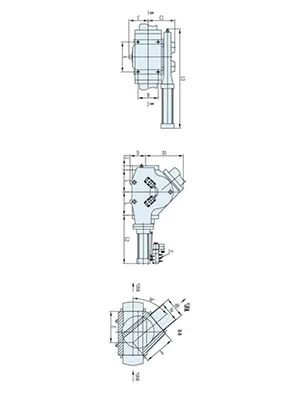

مشخصات شیر ​​انحراف THFX (میلی‌متر)
مدا A B C C1 D D1 Dg d0 E L L1 L2 L3 Ø
THFX65 110 75 76.5 103.5 60 140 65 73 124 80 12 196 408 G1/4
THFX80 135 92 88 132 70 172 80 89 150 100 16 210 436 G1/4
THFX100 170 115 110 167 88 216 100 108 190 125 20 280 565 G1/4
THFX125 154 140 123.5 206.5 110 215 125 133 205.4 140 20 338 676 G3/8
THFX150 210 160 145 220 124 248.5 150 159 237.2 160 22 368 670 G1/2
THFX175 240 180 150 230 135 273.5 180 190 260.8 175 22 345 738 G1/2
THFX200 280 220 177 255 153.5 317 203 219 300 200 25 428 878 G1/2
THFX225 310 240 194 267 169 347 228 245 245 220 25 428 900 G1/2
THFX250 350 270 210 284 284 385 255 273 273 245 25 468 993 G1/2
شیر انحرافی
ویژگی‌ها
  • ساخته شده با استفاده از محفظه‌ها و اجزای اصلی ریخته‌گری دقیق برای افزایش دوام و ظاهری زیبا.
  • موجود در اشکال ساختاری متعدد برای تطبیق با انواع مختلف مواد و کاربردهای انتقال.
  • مجاری داخلی صاف و ساده هستند تا مقاومت در برابر جریان را به حداقل برسانند و انتقال کارآمد مواد را تضمین کنند.
  • گزینه‌های محرک پنوماتیک امکان اتوماسیون کامل و سوئیچینگ قابل اعتماد را با حداقل دخالت اپراتور فراهم می‌کنند.
  • زوایای خروجی مختلف، از جمله ۴۵ درجه، ۶۰ درجه و ۹۰ درجه، برای مطابقت با پیکربندی‌های خاص خط لوله موجود است.
کاربردها

شیرهای تغییر مسیر به طور گسترده در صنایعی که با مواد جامد فله خشک سروکار دارند، از جمله:

  • فرآوری شیمیایی
  • تولید برق و متالورژی
  • مواد انرژی نو
  • صنایع غذایی، دارویی و روغن خوراکی
  • مصالح ساختمانی و بخش‌های زیست‌محیطی
سایر شیرآلات و تجهیزات
  • سیستم سیستم حمل و نقل مواد جامد فله
  • سفارشی سازی
سفارشی سازی

از زمان تأسیس در سال ۲۰۰۸، Shine Ray با دفتر مرکزی در نانجینگ و شعب متعدد در شاندونگ، فوجیان و سایر مناطق، حضور قدرتمندی داشته است. ما با ارائه پشتیبانی جامع در کل فرآیند، از بودجه‌بندی اولیه و مشاوره راه‌حل گرفته تا هماهنگی فروش، اجرای قرارداد و خدمات پس از فروش، به هزاران مشتری داخلی همکاری کرده‌ایم.

  • دیزاین: ما راهکارهای طراحی سفارشی متناسب با نیازهای عملیاتی خاص شما ارائه می‌دهیم. هر سیستم با در نظر گرفتن دقیق ویژگی‌های مواد، الزامات فرآیند و شرایط محل، مهندسی می‌شود و کارایی عملکرد، ادغام روان و قابلیت اطمینان بلندمدت را تضمین می‌کند.
  • مشتریان: ما با بیش از ۴۰۰ تأمین‌کننده‌ی باکیفیت، همکاری بلندمدت داریم و کنترل کیفیت دقیقی را در هر مرحله تضمین می‌کنیم.
  • تولید: با بیش از 10000 متر مربع فضای تولید، ما قادر به مدیریت همزمان چندین ساخت تجهیزات در مقیاس بزرگ هستیم.
  • نظارت بر نصب و راه اندازی: تیم ما شامل مهندسانی با بیش از 10 سال تجربه در محل است که نصب دقیق تجهیزات و راه‌اندازی روان را تضمین می‌کند.
  • پشتیبانی پس از فروش: تیم خدمات پس از فروش اختصاصی ما، پشتیبانی 24 ساعته و 7 روز هفته را برای پروژه‌های داخلی و بین‌المللی ارائه می‌دهد.
